smt貼片加工電路板上的各種元器件的作用？

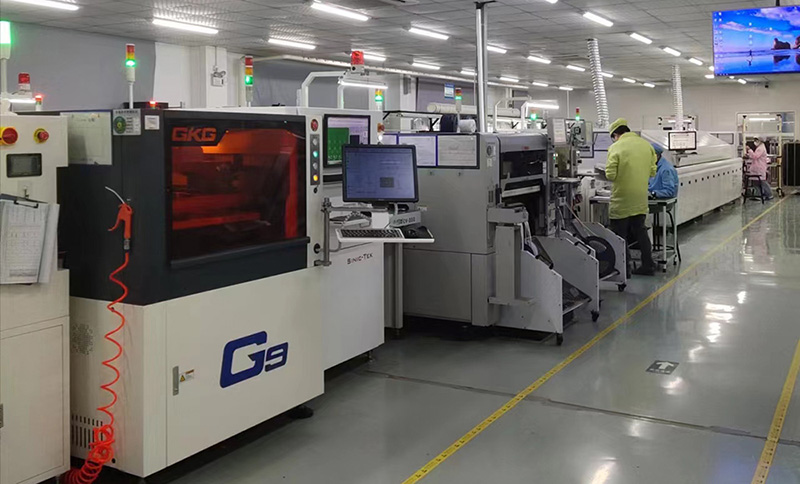

SMT貼片加工是現代電子製造中常用的技術，它涉及將電子元器件直接貼裝到印刷電路板的表麵，在SMT貼片加工的電路板上，各種元器件承擔不同的作用和功能，以下是一些常見的表麵貼裝元件及其作用：

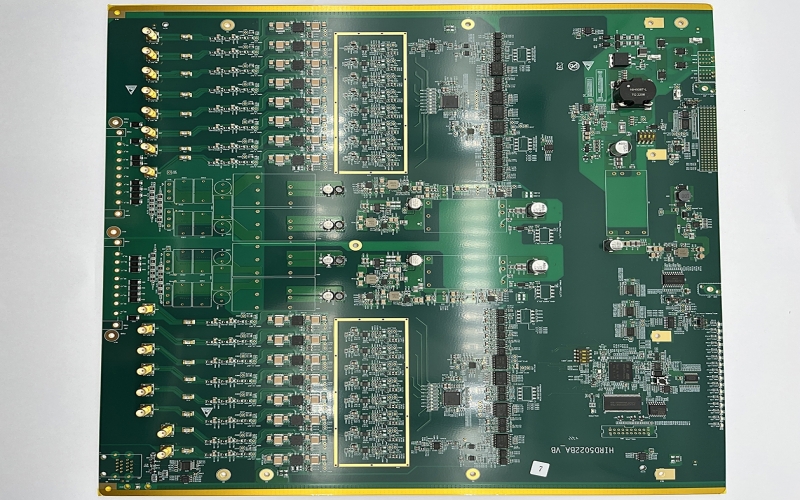

一、smt貼片加工電路板上的各種元器件的作用？
1. 電阻器：用於(yu) 限製或調節電流流動，分配電壓，以及作為(wei) 上拉或下拉電阻。
2. 電容器：用於(yu) 儲(chu) 存能量，平滑電源電壓，濾波，耦合信號，以及提供定時電路中的時間延遲。
3. 二極管：用於(yu) 電流的單向傳(chuan) 導，電壓穩定，信號檢波，保護電路等。
4. 晶體(ti) 管：用於(yu) 放大或開關(guan) 電子信號，是許多電子電路的基本構建模塊。
5. 集成電路（IC）：封裝了數十億(yi) 個(ge) 晶體(ti) 管的微芯片，用於(yu) 執行複雜的數字和模擬功能，如微處理器、內(nei) 存芯片、邏輯門等。
6. 連接器：用於(yu) 連接電路板與(yu) 外部設備或係統，如插座、插頭、排針等。
7. 振蕩器：產(chan) 生穩定的時鍾信號，用於(yu) 同步微處理器和其他數字電路的操作。
8. 變壓器：用於(yu) 改變交流電壓的大小，隔離電路，或作為(wei) 電源的一部分。
9. 電感器：用於(yu) 儲(chu) 存能量，濾波，限製高頻信號，或與(yu) 電容器一起構成諧振電路。
10. 熔斷器：過流保護元件，用於(yu) 在電流超過其額定值時斷開電路，保護其他元件。
11. 跳線/跨接線：用於(yu) 在PCB上臨(lin) 時或永久連接兩(liang) 點。
12. LED（發光二極管）：用於(yu) 指示和顯示，也可用於(yu) 照明。
13. LCD（液晶顯示器）：用於(yu) 顯示文本和圖形信息。
14. 蜂鳴器：用於(yu) 發出聲音提示。
15. 傳(chuan) 感器：如溫度傳(chuan) 感器、光傳(chuan) 感器等，用於(yu) 檢測環境參數。
16. 電源管理IC：用於(yu) 管理和調節電源供應，提供恒定的輸出電壓。
17. 晶振：為(wei) 電路提供精確的時鍾信號源。
18. 保險絲(si) ：用於(yu) 保護電路免受過載。
19. 繼電器：用於(yu) 在電路中提供電氣隔離和控製高電流負載。
20. 光耦：一種光電隔離器件，用於(yu) 電路之間的電氣隔離。

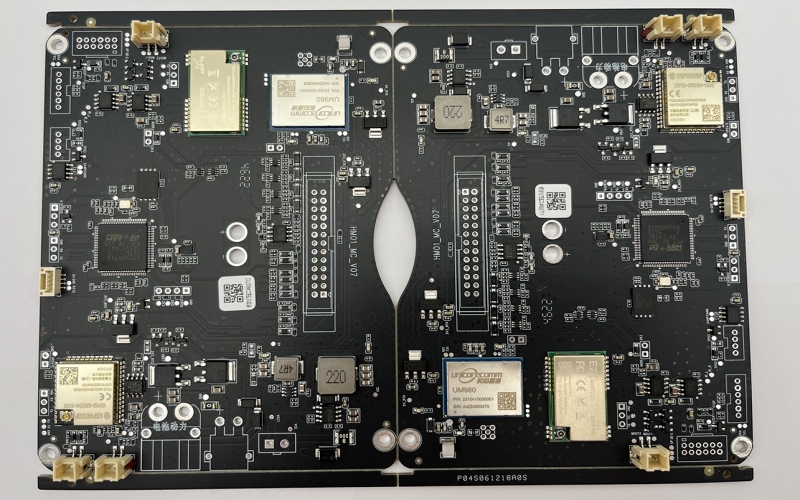

除了上述提到smt貼片加工電路板上的各種元器件的作用？SMT貼片加工電路板上還可能包含以下一些特殊類型的元件：
21. 陣列式封裝（Array Package）：如BGA（Ball Grid Array）或LGA（Land Grid Array），這些是高密度的封裝形式，用於(yu) 封裝高性能的集成電路，比如處理器或內(nei) 存模塊。
22. 多芯片模塊（MCM）：將多個(ge) 集成電路封裝在一起，以節省空間並提供更高的信號傳(chuan) 輸效率。
23. 貼片式功率電感器：用於(yu) 電源電路中儲(chu) 存能量和平滑電流。
24. 貼片式鉭電容器：具有高容量與(yu) 體(ti) 積比，常用於(yu) 電源濾波和儲(chu) 能。
25. 貼片式振蕩器：提供精確的頻率參考，用於(yu) 計時或同步。
26. 貼片式開關(guan) ：用於(yu) 控製電路的開/關(guan) 狀態或進行信號路由選擇。
27. 貼片式保險絲(si) ：過流保護，防止短路造成的損害。
28. 貼片式射頻器件：如貼片天線、射頻放大器等，用於(yu) 無線通信設備。
29. 貼片式壓電元件：利用壓電效應產(chan) 生或響應機械能與(yu) 電能之間的轉換，常見於(yu) 傳(chuan) 感器和致動器。
30. 貼片式光敏元件：如光電二極管、光電三極管等，用於(yu) 檢測光強度變化。
31. 貼片式熱敏電阻：其電阻隨溫度變化而變化，用於(yu) 溫度檢測和控製。
32. 貼片式霍爾效應傳(chuan) 感器：用於(yu) 檢測磁場的存在和強度。
33. 貼片式電池：為(wei) 需要持續供電的便攜式設備提供電能。
34. 貼片式顯示器件：如OLED（有機發光二極管）顯示屏，用於(yu) 高端顯示技術。
35. 貼片式存儲(chu) 器：如NAND閃存或NOR閃存，用於(yu) 數據存儲(chu) 。
36. 貼片式可編程邏輯器件：如CPLD（複雜可編程邏輯器件）和FPGA（現場可編程門陣列），允許用戶編程實現特定的邏輯功能。
這些元件通過SMT貼片加工被精確地放置和焊接在PCB上，形成了複雜的電子設備的基礎，每個(ge) 元件的選擇和布局都是基於(yu) 電路設計的要求，以確保最終產(chan) 品的性能、可靠性和效率。
二、在設計SMT貼片加工電路板時，如何考慮元件之間的相互作用？
在設計SMT貼片加工電路板時，考慮元件之間的相互作用是至關(guan) 重要的，因為(wei) 這直接影響到電路的性能、穩定性和電磁兼容性（EMC），以下是設計師在設計過程中需要考慮的一些關(guan) 鍵因素：
1. 電磁兼容性（EMC）：
- 避免高頻信號線並行排列，以減少串擾。
- 使用屏蔽或地平麵來隔離敏感信號。
- 為(wei) 高速或高功率元件提供足夠的去耦和濾波。
2. 熱管理：
- 將發熱量大的元件分散布局，避免熱點。
- 確保足夠的冷卻通道和通風孔。
- 使用熱阻較低的封裝和導熱墊。
3. 信號完整性：
- 保持關(guan) 鍵的信號路徑盡可能短，減少傳(chuan) 輸延遲和幹擾。
- 使用適當的阻抗匹配，如終端電阻。
- 避免信號線跨越不同的電源/地分割區。
4. 電源分配網絡（PDN）：
- 為(wei) 每種電源提供獨立的供電平麵。
- 使用去耦電容靠近每個(ge) IC，以穩定電源供應。
- 避免大的電流環路，減少輻射和傳(chuan) 導幹擾。
5. 布局和布線：
- 將數字和模擬電路分區，以減少交叉幹擾。
- 使用地麵保護環（Guard Rings）隔離敏感元件。
- 避免在高頻或高速線路下通過割裂平麵（split planes）。
6. 時鍾分布：
- 使用差分時鍾信號，以提高抗幹擾能力。
- 盡量使時鍾源靠近其目標元件。
- 避免時鍾線與(yu) 其他高速信號線交叉。
7. 接地：
- 使用多點接地或星形接地策略，以減少地回路幹擾。
- 確保地平麵的連續性和完整性。
- 對於(yu) 高頻或快速上升時間的信號，使用局部接地平麵。
8. 組件放置：
- 優(you) 先考慮電路的功能分組和信號流程。
- 將去耦電容盡可能靠近它們(men) 的負載。
- 避免將大尺寸元件放置在小型元件附近，以防止陰影效應影響焊接質量。

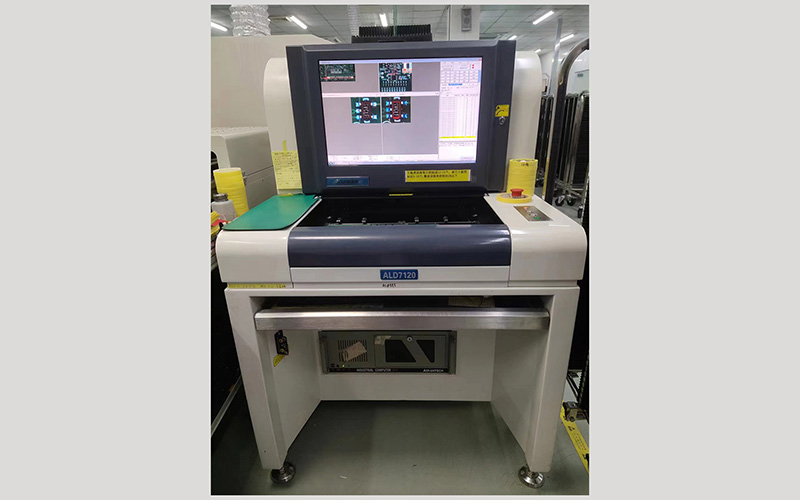

9. 製造和裝配：
- 確保元件間距符合製造工藝的要求。
- 避免過於(yu) 密集的元件布局，以便於(yu) 組裝和測試。
- 考慮元件的方向和極性，以便自動化貼裝。
在設計SMT貼片加工電路板時，工程師會(hui) 根據電子設備的功能需求仔細選擇和布置這些元件。每種元件都有其獨特的性能參數，包括尺寸、電壓等級、電流容量、頻率響應等，這些參數必須滿足總體(ti) 設計要求以確保電路的穩定性和可靠性。此外設計師還需要考慮元件之間的相互作用，比如電磁兼容性（EMC）和熱管理，以及信號完整性等因素。
通過仔細考慮這些因素，設計師可以最大限度地減少不良的元件相互作用，確保電路板設計滿足性能要求，同時還能提高生產(chan) 效率和產(chan) 品的可靠性。在實際設計過程中，通常需要使用計算機輔助設計（CAD）工具和電子設計自動化（EDA）軟件進行仿真和分析，以驗證設計是否滿足上述所有標準。
以上就是smt貼片加工電路板上的各種元器件的作用詳細情況！
