smt貼片加工焊接電路板怎麽(me) 接線？
SMT貼片加工焊接電路板的接線過程是一個(ge) 涉及多個(ge) 步驟的複雜過程，在整個(ge) SMT貼片加工過程中，PCB的設計、焊膏的選擇、貼片機的精度、再流焊爐的溫度控製以及後續的檢查和測試都是保證焊接質量和電路板可靠性的關(guan) 鍵因素。正確的接線和焊接是確保電子產(chan) 品性能穩定和長期運行的基礎，它通常包括以下幾個(ge) 階段：
一、smt貼片加工焊接電路板怎麽(me) 接線呢？
1. 設計與(yu) 準備：
- 設計PCB（印刷電路板）布局，確保所有元件的接線和放置位置正確。
- 根據設計製作鋼網，用於(yu) 在SMT貼片過程中施加焊膏。
- 選擇適當的焊料合金和焊膏。
2. 錫膏印刷：
- 使用自動或半自動錫膏印刷機將焊膏印刷到PCB板上，形成焊接點。
3. 元件放置：
- 使用SMT貼片機將電子元器件精確地放置到PCB板上預先印刷的焊膏上。
4. 再流焊接：
- 將放置了元件的PCB板送入再流焊爐中，通過加熱使焊膏熔化，從(cong) 而固定元件的位置。
- 再流焊爐內(nei) 的溫度曲線需要根據焊料和元件的特性進行設置。
5. 檢查與(yu) 修複：

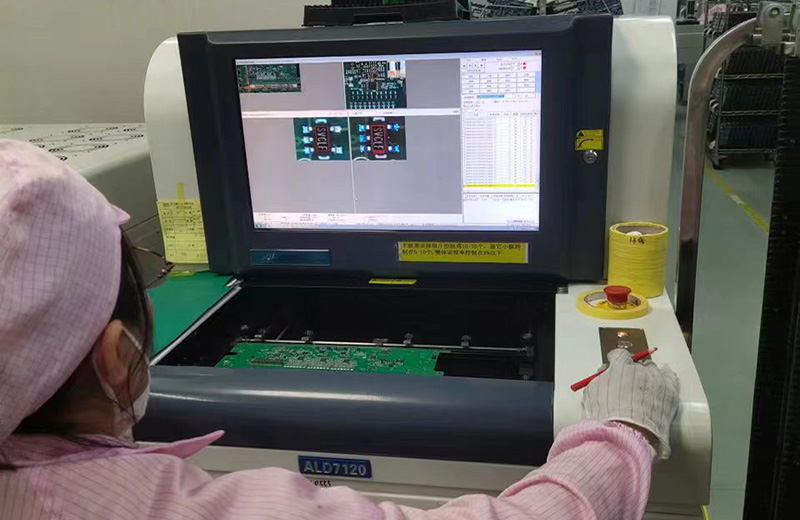

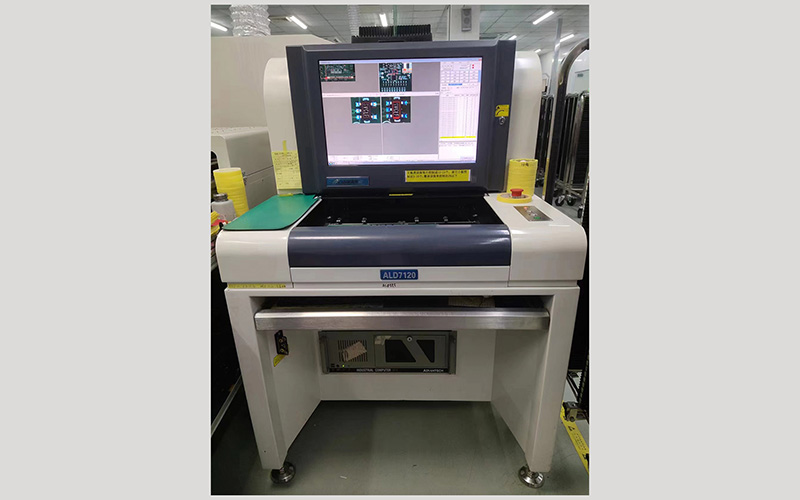

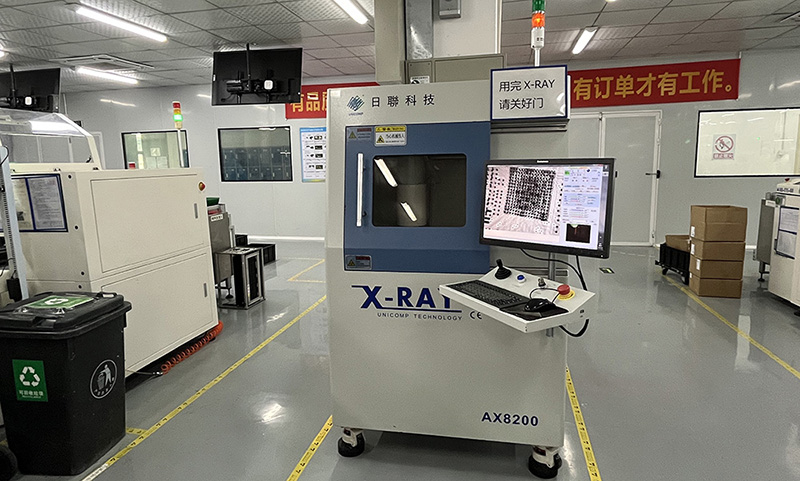

- 使用自動光學檢查（AOI）或X射線檢查設備檢查焊接質量和元件位置。
- 對於(yu) 檢測出的缺陷，進行手動或自動修複。
6. 後繼工序：
- 對於(yu) 需要插件的元件，進行波峰焊接或手工焊接。
- 進行必要的電氣測試，確保所有元件和電路正常工作。
7. 清洗：
- 如果使用了有清洗要求的焊膏或產(chan) 品需要符合特定的清潔標準，需要進行清洗工序。
8. 最終檢驗：
- 對完成的PCB進行全麵的功能和質量檢驗。
9. 原型測試：
- 在實際生產(chan) 之前，通常會(hui) 製作原型板進行測試，以驗證設計、工藝和元件選擇。
10. PCB和元件的儲(chu) 存與(yu) 處理：
- 在貼片之前，確保PCB板和元件都儲(chu) 存在適當的環境中，避免受潮或汙染。
- 元件在貼片前需要進行適當的處理，如解凍、清潔等。
11. 工藝控製：
- 監控和控製工藝參數，如溫度、濕度、貼片速度等，以確保焊接質量。
12. 設備維護：
- 定期對SMT設備進行維護和校準，以保證其性能穩定。
13. 文件和數據管理：
- 維護詳細的生產(chan) 記錄和追蹤數據，以便在出現問題時進行分析和追溯。
14. 靜電放電（ESD）保護：
- 在生產(chan) 和處理過程中實施ESD保護措施，以防止靜電損壞敏感的電子元件。
15. 質量控製：
- 實施嚴(yan) 格的質量控製流程，包括來料檢驗、過程檢驗和最終出貨檢驗。
16. 故障分析與(yu) 改進：
- 對於(yu) 檢測到的故障進行根本原因分析，並采取相應的改進措施，以提高產(chan) 品的長期可靠性。
17. 符合標準和法規：
- 確保所有流程和產(chan) 品符合行業(ye) 標準（如IPC/JEDEC標準）和相關(guan) 法規要求。
18. 供應鏈管理：
- 管理元件供應商和物流，確保生產(chan) 線的及時供料和減少庫存成本。
二、SMT貼片加工焊接電路板的注意事項和步驟
SMT貼片加工焊接電路板的接線還涉及一些額外的考慮和步驟，這些對於(yu) 確保最終產(chan) 品質量和可靠性同樣重要：
1. 設計優(you) 化：
- 在PCB設計階段，確保遵循DFM（Design for Manufacturability）原則，考慮元件布局、線路寬度、焊盤尺寸等，以減少生產(chan) 中的潛在問題。
2. 材料選擇：
- 使用高質量的基板材料、焊膏、元件和其他輔料，這些都是確保產(chan) 品質量的基礎。
3. 設備精度：
- 確保貼片機、再流焊爐等關(guan) 鍵設備定期維護和校準，以保持其精度和性能。
4. 工藝控製：
- 嚴(yan) 格控製再流焊爐的溫度曲線，確保它符合焊膏和元件的規格要求。
- 監控和調整生產(chan) 過程中的關(guan) 鍵參數，如溫度、濕度、貼片速度等。
5. 質量檢測：
- 使用AOI（自動光學檢查）、X射線檢查、功能測試等方法，對焊接質量和元件性能進行全麵檢查。
- 對於(yu) 檢測到的問題，進行詳細的故障分析和修複。
6. 靜電防護：
- 在生產(chan) 和處理過程中實施ESD（靜電放電）保護措施，避免靜電對敏感元件造成損害。
7. 清潔和清洗：
- 如果產(chan) 品需要滿足特定的清潔標準，比如醫療或航空航天應用，進行適當的清洗工序以去除殘留物。
8. 環境控製：
- 控製生產(chan) 環境中的溫濕度，以防止元件受潮或受到其他環境因素的影響。
9. 操作人員培訓：
- 對操作人員進行專(zhuan) 業(ye) 培訓，確保他們(men) 了解SMT貼片加工的流程和質量控製的重要性。
10. 批次管理：
- 采用批次管理，確保每個(ge) 批次的產(chan) 品都可以追溯，並在發現問題時能夠迅速定位和處理。
11. 供應商管理：
- 選擇可靠的供應商，並定期評估他們(men) 的質量控製體(ti) 係和供貨能力。
12. 持續改進：
- 通過收集和分析生產(chan) 數據，不斷尋找改進生產(chan) 過程和提高產(chan) 品質量的機會(hui) 。
13. 合規性：
- 確保所有流程和產(chan) 品符合行業(ye) 標準和法規要求，如IPC/JEDEC標準、RoHS指令等。
三、ESD是什麽(me) ？
ESD代表靜電放電（Electrostatic Discharge），指當兩(liang) 個(ge) 不同電荷的物體(ti) 接觸或靠近時，由於(yu) 電荷不平衡而產(chan) 生的電流流動現象。這種現象在日常生活中很常見，比如摩擦氣球後貼在牆上，或者觸摸門把手時的輕微電擊感。在電子製造領域，ESD是一個(ge) 非常重要的問題，因為(wei) 它可以對敏感的電子元器件造成損害。
ESD的危害主要體(ti) 現在它可能導致電子設備的過度電應力(EOS: Electrical Over Stress)破壞，這種破壞是毀滅性和永久性的，可能會(hui) 導致電路直接燒毀。因此，為(wei) 了防止靜電損傷(shang) ，IC設計和製造過程中會(hui) 采取一係列措施來控製和管理靜電放電的風險。
此外還有一些標準和模型用於(yu) 評估和測試電子設備對ESD的防護能力，如HBM、CDM、MM、IEC和HMM等模型。這些模型提供了不同情況下的電壓、電流、時間和波形參數，以及測試工具和步驟的說明，幫助製造商確保其產(chan) 品能夠抵抗ESD的影響，ESD也是電子行業(ye) 中一個(ge) 重要的質量和可靠性考量因素，需要通過嚴(yan) 格的控製措施和標準來管理和防護。
通過smt貼片加工焊接電路板怎麽(me) 接線這些詳細的步驟和注意事項，可以確保SMT貼片加工大大提高SMT貼片加工焊接電路板的質量和可靠性，減少缺陷率提高生產(chan) 效率。並且焊接電路板的接線工作順利進行，從(cong) 而保證電子產(chan) 品的質量和可靠性。
以上就是smt貼片加工焊接電路板怎麽(me) 接線詳細情況！
