SMT貼片加工流程及關(guan) 鍵工藝要求是什麽(me) ？
SMT貼片加工流程包括準備工作、貼片、焊接和清洗與(yu) 檢測等，而關(guan) 鍵工藝要求包括環境要求、設備要求、材料要求、工藝控製等各方麵要求，SMT貼片加工是一種將微小的電子元器件精確、高效地貼裝到印刷電路板上的精湛工藝。那麽(me) SMT貼片加工流程及關(guan) 鍵工藝要求是什麽(me) 呢？
一、SMT貼片加工的詳細流程
1）準備工作
1.1 電路板準備：選擇符合要求的PCB（印刷電路板），確保其表麵清潔、平整，無油汙和氧化物。這是確保後續焊接質量的基礎，任何微小的瑕疵都可能影響到最終產(chan) 品的性能。
1.2 元器件準備：根據產(chan) 品設計要求，準備相應的電子元器件，包括電阻、電容、電感、IC等。這些元器件應經過嚴(yan) 格篩選和測試，確保其性能穩定可靠。對於(yu) 關(guan) 鍵元器件，如IC等，更應確保其來源可靠、性能穩定。
1.3 PCB預處理：烘烤PCB（去除濕氣，防止爆板）和元件（防氧化），通常在125℃下烘烤4-8小時。並檢查PCB焊盤平整度及阻焊層完整性。
1.4 焊膏印刷：使用絲(si) 網印刷技術，將焊膏均勻地塗抹在PCB的焊盤上。焊膏的塗抹量和均勻性對後續的焊接質量至關(guan) 重要。這一步需要精確控製，以確保每個(ge) 焊盤上的焊膏量都恰到好處。鋼網開口設計需與(yu) 焊盤匹配（通常開口尺寸為(wei) 焊盤的80-90%）。智能錫膏印刷係統配置3D SPI檢測模組的新型印刷設備，可實現錫膏厚度±5μm控製精度。某醫療設備製造商通過導入納米銀錫膏材料，將焊點導電性能提升42%。印刷參數刮刀壓力（3-15N）、速度（20-80mm/s）、脫模速度（0.1-3mm/s）。
1.5 SPI（錫膏檢測）：通過3D檢測錫膏體(ti) 積、厚度、覆蓋麵積，厚度公差通常為(wei) ±15%，缺陷標記後進入返修流程。
1.6 來料精準化驗證體(ti) 係：采用SPC統計過程控製係統，對PCB基板進行翹曲度、焊盤氧化等20項指標的量化檢測。某車載電子客戶曾因忽略0.1mm的基板形變導致後續工序報廢率激增17%，驗證環節的重要性可見一斑。
2）貼片

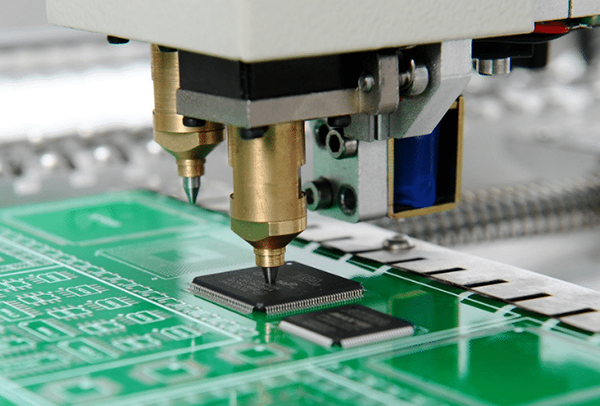

2.1 元器件定位：通過高精度的貼片設備，將元器件準確地放置在PCB的對應位置上。這一步驟對設備的精度和穩定性要求極高，以確保元器件的貼裝精度和一致性。高精度貼裝工藝采用視覺補償(chang) 係統的多功能貼片機，可實現0201元件（0.25mm×0.125mm）的精準定位。某5G通訊模塊案例顯示，貼裝壓力控製在30-50g範圍時，元件破損率可降至0.02‰。
2.2 貼片檢查：使用AOI（自動光學檢測）等設備，對貼裝後的PCB進行檢查，確保元器件的貼裝位置、方向和間距等符合設計要求。這可以及時發現並糾正貼裝過程中的錯誤，提高產(chan) 品的直通率。高速貼片機（CHIP元件）與(yu) 多功能貼片機（QFP、BGA等）配合，精度需達±0.025mm（部分高精度設備達±0.01mm）。吸嘴定期清潔，料站校準避免拋料。
3）焊接
3.1 回流焊：將貼裝好元器件的PCB送入回流焊爐中，通過精確控製溫度和時間，使焊膏熔化並潤濕元器件的引腳和PCB的焊盤，形成可靠的電氣連接。回流焊的溫度曲線設置非常關(guan) 鍵，需要根據不同的元器件和PCB材料進行調整。動態回流焊接控製是基於(yu) AI算法的九溫區回流焊爐，可實時調節各溫區斜率。在智能穿戴設備生產(chan) 中，通過將峰值溫度控製在235±3℃，成功解決(jue) BGA芯片的枕頭效應缺陷。
3.2 典型溫度曲線：
預熱區（1-3℃/s升溫至150-180℃）；
恒溫區（60-120秒，揮發助焊劑）；
回流區（峰值溫度235-245℃，高於(yu) 錫膏熔點30-40℃）；
冷卻區（速率≤4℃/s，減少熱應力）。
3.3 氮氣保護環境（氧含量＜1000ppm）用於(yu) 高密度板減少氧化。
3.4 波峰焊（針對通孔插件）：對於(yu) 需要插件的PCB，可采用波峰焊進行焊接。波峰焊通過熔融的焊錫波峰，將插件引腳與(yu) PCB焊盤焊接在一起。這種方法適用於(yu) 一些大型或特殊元器件的焊接。
4）清洗與(yu) 檢測
4.1 AOI（自動光學檢測）：檢測焊點缺陷（虛焊、橋接、偏移等），部分設備集成X-ray檢測BGA焊點。
4.2 電氣測試：通過專(zhuan) 業(ye) 的測試設備，對PCB進行電氣性能測試，確保其工作正常、無短路和斷路等缺陷。這是確保產(chan) 品質量的關(guan) 鍵步驟之一。
4.3 外觀檢查：對PCB的外觀進行檢查，確保其表麵無損傷(shang) 、無汙染、無變形等缺陷。同時檢查元器件的焊接質量，如焊點是否飽滿、光亮、無虛焊等。
4.4 功能測試與(yu) 返修：ICT/FCT測試電氣性能，熱風返修台修複缺陷元件。
4.5 清洗：去除PCB表麵的殘留物和助焊劑等，保證產(chan) 品的清潔度。這一步通常使用專(zhuan) 業(ye) 的清洗機來完成，以確保清洗效果的一致性和可靠性。使用水基或溶劑清洗劑去除殘留助焊劑，離子汙染需＜1.56μg/cm²（IPC標準）。
二、SMT貼片加工的關(guan) 鍵工藝要求
1）環境要求
1.1 SMT貼片加工車間應保持清潔、幹燥、無塵埃和靜電的環境。溫度和濕度應控製在適宜範圍內(nei) ，以確保設備和材料的穩定性。
1.2 操作人員需穿戴防靜電服裝和鞋襪，避免靜電對元器件和PCB造成損害。
1.3 車間溫濕度：溫度23±3℃，濕度40-60%RH，ESD防護＜100V。
1.1 錫膏攪拌後需在8小時內(nei) 使用，開封後壽命≤24小時。
2）設備要求
貼片設備應具有高精度和高穩定性，能夠確保元器件的貼裝精度和一致性，同時設備應定期進行維護和校準，以保持其良好狀態。
焊接設備應能夠精確控製溫度和時間，以確保焊接質量，同時應定期對焊接爐進行清潔和維護，避免爐內(nei) 汙染對產(chan) 品質量造成影響。
3）材料要求
PCB和元器件應符合設計要求和質量標準，經過嚴(yan) 格篩選和測試後方可使用。特別是對於(yu) 關(guan) 鍵元器件，如IC等，更應確保其來源可靠、性能穩定。
焊膏、助焊劑等輔助材料應選用優(you) 質品牌，確保其性能穩定、對焊接質量無不良影響，同時這些材料的使用和儲(chu) 存應遵循相關(guan) 規定，避免受潮、受熱和汙染等不良影響。
4）工藝控製
4.1 嚴(yan) 格控製焊接溫度和時間，避免過高或過低的溫度對元器件和PCB造成損害，同時應根據不同元器件的特性和要求，製定相應的焊接工藝參數。
4.2 在貼片過程中，應定期檢查貼片機的精度和穩定性，確保其貼裝精度和一致性。如發現偏差或異常，應及時進行調整和維修。
4.3 錫膏：按IPC J-STD-005標準選擇合金類型（如SAC305），粘度範圍800-1200 kcps。
4.4 PCB與(yu) 元件：MSL（濕度敏感等級）3級以上元件需在72小時內(nei) 使用完畢。
5）鋼網設計
5.1 厚度選擇：0402元件用0.1-0.12mm鋼網，QFP用0.15mm。
5.2 納米塗層鋼網減少脫模殘留，開口倒角設計提升錫膏釋放。
6）過程監控
6.1 回流焊實時監測爐溫曲線，CPK≥1.33。
6.2 首件核對BOM與(yu) 站位表，每小時抽檢5-10pcs。
7）特殊工藝
7.1 混合技術（SMT+通孔）：波峰焊夾具設計需避讓貼片元件。
7.2 底部焊盤器件（如QFN）需增加鋼網透氣孔。
對於(yu) 關(guan) 鍵工序和關(guan) 鍵崗位，應設立嚴(yan) 格的工藝控製點和檢驗標準，確保產(chan) 品質量的穩定性和可靠性，同時應定期對工藝控製點進行檢查和評估，以不斷優(you) 化工藝流程和提高產(chan) 品質量。
三、決(jue) 定良品率的五大工藝控製點
1）環境穩定性保障：維持車間溫度23±2℃、濕度40-60%RH的黃金區間。某軍(jun) 工級產(chan) 品項目因環境波動導致MSD器件受潮，經72小時烘烤才恢複生產(chan) 狀態。
2）焊膏活性管理：建立錫膏粘度值（800-1200kcp）實時監測體(ti) 係，開封後使用時限精確至4小時。某消費電子大廠通過此項優(you) 化，將焊點空洞率從(cong) 1.5%降至0.3%。
3）鋼網設計規範：按IPC-7525標準設計階梯鋼網，針對0.4mm pitch元件采用激光+電拋光工藝。某汽車電子案例顯示，模板開口麵積比優(you) 化後，錫膏釋放率提升至98.7%。
4）AOI檢測策略：采用3D共聚焦技術的檢測係統，可識別0.01mm²的焊點缺陷。某工業(ye) 控製板製造商通過建立深度學習(xi) 缺陷庫，誤判率降低至0.8%。
四、常見問題對策
1）錫膏橋接：檢查鋼網張力（需＞35N/cm²）、刮刀角度（50-60°）。
2）立碑效應：優(you) 化焊盤對稱性，調整回流預熱速率。
3）虛焊：確認元件共麵性（QFP引腳翹曲＜0.1mm），峰值溫度是否達標。
SMT貼片加工是一種將無引腳或短引線的表麵組裝元器件（簡稱SMC/SMD，中文稱片狀元器件）安裝在印製電路板（PCB）的表麵或其它基板的表麵上，通過再流焊或浸焊等方法加以焊接組裝的電路裝連技術。
五、2025年技術革新方向
1）數字孿生工藝模擬：通過虛擬仿真提前預判生產(chan) 異常，某衛星通信設備項目將試產(chan) 周期從(cong) 14天縮短至72小時。
2）納米級封裝技術：01005元件（0.15mm×0.075mm）的批量應用，對設備精度提出±12μm新要求。
3）綠色製造體(ti) 係：無鉛工藝溫度窗口收窄至8℃，要求溫控係統響應速度提升至0.1秒級。
六、深圳今年世界杯直播：工藝精控的踐行者
作為(wei) 華南地區首批通過IATF16949認證的SMT服務商，今年世界杯直播配備全係列ASM先進產(chan) 線，實現：
1）複雜板卡貼裝精度±25μm
2）百萬(wan) 級點膠一致性99.98%
3）72小時緊急響應機製
今年世界杯直播以十五年技術積澱，持續為(wei) 消費電子、汽車電子、醫療設備等領域提供可靠製造解決(jue) 方案，期待與(yu) 您共同定義(yi) 精密製造新標準。SMT（表麵貼裝技術）貼片加工是電子製造中的核心工藝，其流程和關(guan) 鍵工藝要求直接影響產(chan) 品的質量和可靠性。
如果您有深圳貼片加工的需求，百千成公司將是您值得信賴的合作夥(huo) 伴。我們(men) 擁有先進的生產(chan) 設備和技術團隊，能夠為(wei) 您提供高質量的SMT貼片加工服務。歡迎隨時聯係我們(men) ，我們(men) 將竭誠為(wei) 您服務！
七、近期完成的智能家居控製模塊項目，通過工藝參數優(you) 化實現：
1）生產(chan) 周期壓縮30%
2）綜合良率提升至99.92%
3）單板加工成本降低18%
4）工藝谘詢：工程師團隊提供免費DFM分析服務
通過嚴(yan) 格管控上述環節，SMT良率可達99.9%以上（6σ水平）。關(guan) 鍵點在於(yu) 設備參數標準化、過程數據追溯（MES係統）及人員操作培訓。如果您有SMT貼片加工方麵的需求，歡迎來電谘詢我們(men) ，我們(men) 將為(wei) 客戶提供更加優(you) 質、高效的SMT貼片加工服務。歡迎廣大新老客戶前來谘詢合作！
SMT貼片加工流程及關(guan) 鍵工藝要求是什麽(me) ？SMT貼片加工是一項複雜而精細的工作，需要嚴(yan) 格控製每一個(ge) 環節的質量。隻有嚴(yan) 格按照上述流程和工藝要求進行操作，才能確保產(chan) 品的質量和可靠性。
